A configuração inadequada do tubo é o principal fator de rejeição da solda. Também cria graves riscos de segurança e gargalos operacionais na área de fabricação. Quando tubos de grande diâmetro se deslocam durante uma soldagem, todo o cronograma do projeto é prejudicado. A proteção destes materiais maciços vai muito além do suporte físico básico. Você deve executar o alinhamento sistemático para atender aos rígidos requisitos de código definidos por organizações como ASME e API. Esses padrões exigem precisão absoluta antes que o operador abra o primeiro arco.
Uma operação de soldagem compatível e escalável depende da padronização do processo de configuração em toda a sua instalação. Você deve combinar o suporte de tubo correto com o material para garantir a estabilidade. Mostraremos como escolher o equipamento certo e executar um rigoroso protocolo de adaptação. Este guia fornece as etapas práticas necessárias para eliminar o retrabalho, proteger sua equipe e obter soldas perfeitas em todas as juntas.
A configuração adequada do suporte de soldagem reduz diretamente as taxas de falha em testes não destrutivos (NDT), eliminando a tensão de ajuste e o desalinhamento alto-baixo.
A seleção entre um cabeçote em V padrão e um suporte de tubo rolante depende inteiramente do peso do tubo, dos requisitos de rotação e dos limites de contaminação da superfície.
A execução segura requer o cálculo da capacidade de carga estática e das mudanças de carga dinâmica durante a rotação do tubo.
A integração de um alinhador de soldagem de tubos especialmente desenvolvido preenche a lacuna entre o suporte básico e o ajuste preciso para juntas críticas.
O mau suporte da tubulação acarreta enormes custos ocultos. Os fabricantes muitas vezes perdem incontáveis horas de trabalho lutando com o alinhamento manual. Os instaladores usam cunhas, correntes e força bruta para forçar a união dos tubos. Esta luta manual introduz extrema tensão de ajuste na articulação. Quando você aplica tensão, a solda geralmente racha à medida que o metal esfria. Você também enfrenta retrabalho caro quando passes de raiz desalinhados falham em testes não destrutivos. A implementação de uma adequada configuração de suporte de soldagem evita esses problemas antes que eles comecem.
Segurança e conformidade representam outra grande preocupação. Tubos de grande diâmetro acarretam riscos físicos imensos. Suportes DIY ou sem classificação falham rotineiramente sob cargas dinâmicas. Quando um tubo de várias toneladas cai ou rola inesperadamente, isso ameaça vidas. Também viola os padrões de segurança no local de trabalho. A OSHA e órgãos reguladores semelhantes exigem equipamentos certificados e com capacidade de carga para manuseio de materiais. Depender de macacos improvisados é um risco que você não pode arcar.
Para eliminar esses riscos, você deve definir critérios claros de sucesso para sua configuração. Uma configuração bem-sucedida atinge quatro objetivos distintos:
Movimento lateral zero: O tubo permanece completamente seguro contra deslocamentos indesejados.
Ajuste perfeitamente concêntrico: A junta apresenta zero desalinhamento alto-baixo.
Capacidade de rotação segura: A configuração lida com movimentos dinâmicos sem amarrar ou caminhar.
Contato isolado do material: O suporte evita a contaminação cruzada entre carbono e ligas exóticas.
Você não pode usar uma abordagem única para a fabricação de tubos. O mercado oferece diversas categorias de soluções projetadas para aplicações específicas. Compreender essas categorias ajuda a proteger seu material e melhorar a eficiência.
Os Jack Stands padrão apresentam um design tradicional de cabeça em V. Eles funcionam melhor para fabricação estacionária e diâmetros menores. Você os usa quando o tubo não precisa girar. No entanto, as cabeças em V padrão criam um atrito enorme se você tentar girar um tubo pesado sobre elas.

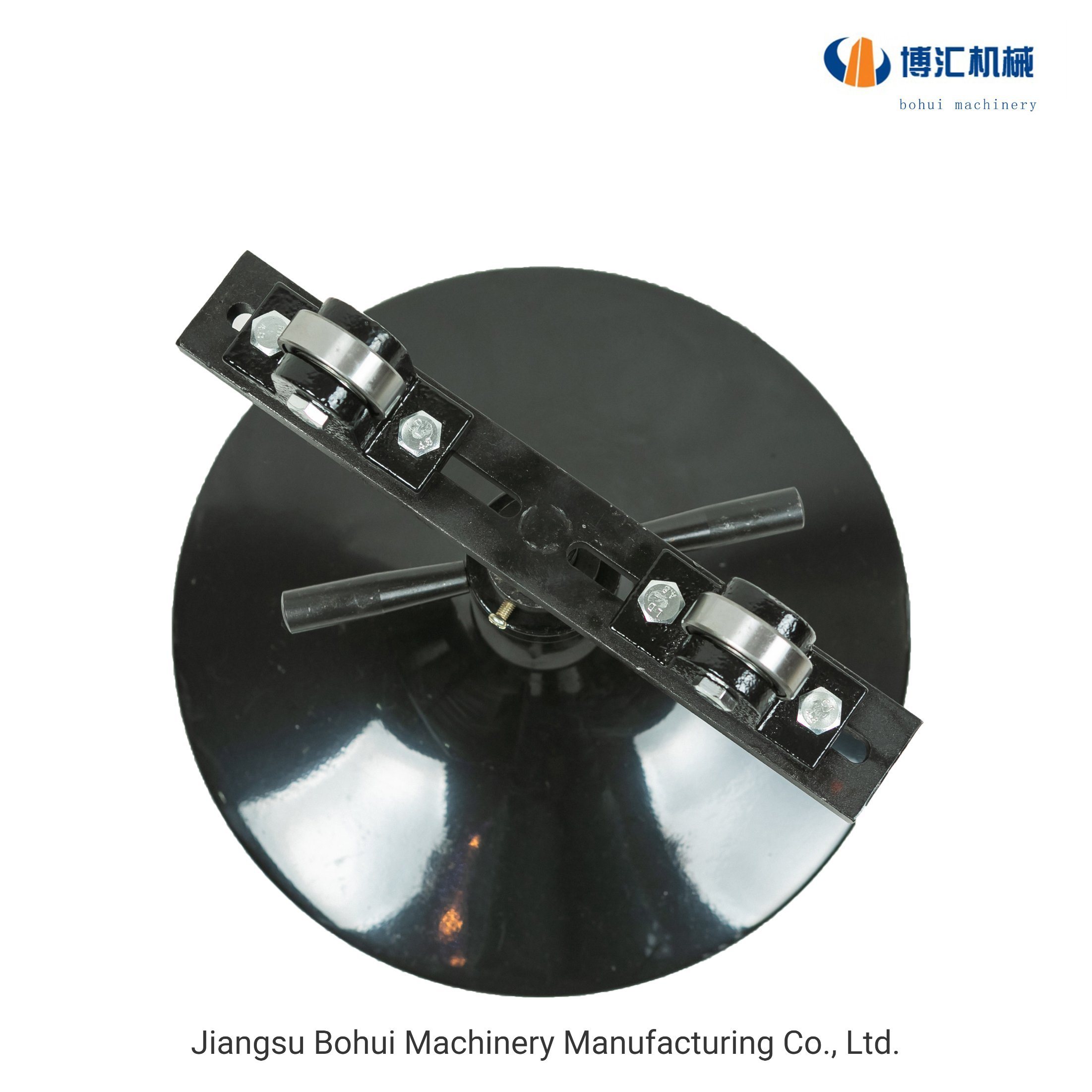

Se você usa processos automatizados ou semiautomáticos, você precisa de um suporte para tubos com rolo de soldagem . Estas unidades permitem uma rotação suave e contínua do tubo. Eles reduzem a fadiga do operador e garantem velocidades de deslocamento consistentes para soldagem mecanizada. Você também deve considerar adaptadores especiais. As transferências de bola permitem movimento multidirecional. Rodas de borracha protegem revestimentos frágeis. As mangas de aço inoxidável evitam a contaminação do carbono ao inoxidável.
Você deve comparar estandes com base nas capacidades de peso certificadas. Sempre considere uma margem de segurança de 2:1. Se o seu tubo pesa 2.000 libras, a capacidade combinada do suporte deve exceder confortavelmente 4.000 libras. Observe atentamente a estabilidade da pegada. Bases mais largas resistem melhor a quedas do que tripés estreitos. Você também deve inspecionar os mecanismos de travamento de ajuste de altura. Os sistemas Pin-lock oferecem proteção à prova de falhas em comparação com colares de fricção simples.
Mesmo os melhores suportes fornecem apenas suporte vertical. Eles não fecham a lacuna nem fixam tubos fora do formato redondo. É aqui que um alinhador de soldagem de tubos se torna essencial. O alinhador funciona em conjunto com suportes padrão. Ele se fixa ao redor da junta e força tubos de paredes grossas a uma concentricidade perfeita antes de serem pregados. Elimina a lacuna entre altos e baixos, garantindo que o passe de raiz penetre uniformemente.
Gráfico de comparação de categorias de hardware
Tipo de equipamento | Aplicação Primária | Rotação Dinâmica | Precisão de ajuste |
|---|---|---|---|
Suporte de cabeça em V padrão | Fixação estacionária, diâmetros pequenos | Fraco (alto atrito) | Baixo (somente suporte) |
Suporte do tubo de rolo | Soldagem automatizada, torneamento contínuo | Excelente (suave) | Baixo (somente suporte) |
Alinhador de soldagem de tubos | Fixação conjunta, reforma fora do círculo | N / D | Alto (força concentricidade) |
Uma configuração rigorosa do suporte de tubos para soldagem garante conformidade e segurança. Você não pode apressar esse processo. Seguir um procedimento padronizado protege sua equipe e garante a integridade conjunta.
Comece avaliando seu espaço de trabalho. Verifique o nivelamento do piso usando ferramentas adequadas. Pisos irregulares comprometem o caminho vertical da carga, empurrando o peso lateralmente para as pernas do suporte. Limpe todos os detritos, cabos e ferramentas da zona de queda. Em seguida, inspecione fisicamente o equipamento. Verifique se há desgaste nos anéis de travamento do suporte. Inspecione as roscas dos parafusos quanto a escoriações ou desgaste. Examine as soldas de fábrica nas pernas do suporte em busca de rachaduras por fadiga. Nunca carregue um suporte comprometido.
Você deve calcular o espaçamento do suporte com precisão. O espaçamento adequado evita que o tubo ceda no meio. A flacidez fecha a lacuna da raiz na parte superior da junta e a abre na parte inferior. Baseie seus cálculos de espaçamento na programação da tubulação, no comprimento total e na flexibilidade do material. Como regra geral, coloque os apoios a aproximadamente 60 centímetros de cada extremidade. Adicione suportes intermediários a cada 2,5 a 3 metros para tubos de aço padrão. Ligas exóticas de parede fina podem exigir espaçamentos menores.
Defina as alturas da base de todos os suportes antes de carregar o material. Trave os pinos principais no lugar. Use os macacos de microajuste para nivelar o tubo com precisão. Você deve seguir uma prática recomendada rigorosa aqui: nunca exceda os limites de extensão de linha do fabricante. Estender demais o macaco de parafuso provoca oscilações severas. Aumenta drasticamente o risco de tombamento. Mantenha as linhas baixas e use os ajustes macro dos pinos para a altura primária.
O carregamento requer uma comunicação clara entre o montador e o operador. Use eslingas adequadas para içar o material. Abaixe o tubo nos suportes com extremo cuidado. Enfatize aos operadores do guindaste que o suporte nunca deve suportar cargas de choque. Deixar cair um tubo de várias toneladas, mesmo que apenas alguns centímetros, gera uma força que quebra os anéis de travamento de ferro fundido. A carga deve ser transferida suave e completamente antes de você remover o cordame.
As regras mudam totalmente quando você introduz o movimento. O gerenciamento do peso estático é muito diferente do controle de cargas dinâmicas. Você deve antecipar como o material se comportará quando o processo de soldagem começar.
O peso estático significa que o tubo simplesmente repousa sobre os suportes. O peso dinâmico ocorre quando você manipula a peça. Quando você gira um carretel pesado em um suporte de rolo , o centro de gravidade geralmente muda. Carretéis irregulares, válvulas pesadas ou flanges deslocados criam uma carga excêntrica. Este desequilíbrio força um lado do tubo a empurrar com mais força enquanto levanta o lado oposto. Seus suportes devem suportar essas transferências repentinas de carga sem empenar.
O suporte à gravidade padrão falha ao lidar com configurações pesadas. Se você soldar um flange grande, o tubo tentará rolar para fora do suporte. Você deve usar dispositivos de fixação para protegê-lo. Os rolos de fixação são fixados na parte superior do tubo, prendendo-o nas rodas inferiores. Os grampos de corrente oferecem outro método seguro. Eles envolvem inteiramente o diâmetro, prendendo a peça firmemente na base do suporte. Use esses dispositivos sempre que o centro de gravidade ultrapassar a linha central vertical do tubo.
A rotação contínua introduz um problema conhecido como impulso longitudinal. À medida que o tubo gira nos rolos, pequenas imperfeições no tubo ou no piso fazem com que ele “ande” ou se arraste longitudinalmente. Se não for verificado, o tubo literalmente sairá da extremidade do suporte. Você gerencia esse impulso de duas maneiras. Primeiro, garanta um alinhamento perfeitamente paralelo entre todos os suportes de rolos. Em segundo lugar, use rolos de impulso. Essas pequenas rodas verticais são montadas nas laterais do suporte. Eles pressionam contra a face de um flange ou acessório para bloquear fisicamente o tubo de andar para trás ou para frente durante a rotação.
Mesmo fabricantes experientes cometem erros de configuração. Reconhecer falhas comuns ajuda a criar melhores protocolos de mitigação de riscos em suas operações de chão de fábrica.
A extensão excessiva continua sendo a falha de configuração mais perigosa. Os operadores muitas vezes ficam preguiçosos. Em vez de ajustar o pesado pino principal, eles giram o macaco até sua altura máxima absoluta. Isto empurra o centro de gravidade perigosamente para cima. O suporte perde a rigidez, introduzindo oscilação. Sob uma carga dinâmica, essa configuração excessivamente estendida tomba facilmente.
Materiais incompatíveis destroem a integridade da solda. Se você colocar um tubo de aço inoxidável em rolos de aço carbono padrão, você será um convite ao desastre. O ferro incrusta-se na superfície inoxidável. Isto causa corrosão galvânica, levando à ferrugem prematura e falha no END. Você deve mitigar esse risco trocando cabeçotes padrão por luvas de aço inoxidável ou rodas de uretano especializadas ao trabalhar com ligas exóticas.
Graus de piso irregulares representam um risco significativo de conformidade. Às vezes, os operadores colocam calços de madeira sob as pernas dos suportes padrão para nivelá-los. Esta prática viola as normas de segurança. Os calços escorregam sob vibração, causando mudanças repentinas de carga. Se o nível do piso for irregular, você deverá atualizar seu equipamento. Mude para bases de tripé autonivelantes e resistentes que se ajustam individualmente ao terreno.
Guie suas decisões de compra usando critérios rigorosos. Nunca compre suportes para tubos apenas com base no custo inicial. Estandes baratos e sem classificação custam mais em tempo de inatividade e responsabilidades de segurança. Avalie os estandes com base em certificações de carga de terceiros. Testes independentes garantem que a unidade funcione de acordo com suas especificações em condições reais. Procure modularidade. A capacidade de trocar uma cabeça em V por uma cabeça de rolo na mesma base economiza dinheiro e espaço de armazenamento. Finalmente, exija uma forte garantia do fabricante. Equipamentos construídos para lidar com fabricação industrial pesada devem contar com suporte robusto de fábrica.
A configuração adequada do tubo representa uma variável crítica no controle de qualidade da soldagem e na segurança do chão de fábrica. Você não pode obter soldas perfeitamente alinhadas e sem defeitos se sua fundação se deslocar, caminhar ou ceder. Ao combinar o hardware certo para o trabalho, calcular distribuições de carga adequadas e gerenciar mudanças dinâmicas, você elimina as causas básicas do mau ajuste. O alinhamento de precisão protege suas margens de lucro, reduzindo drasticamente as falhas de END e o retrabalho dispendioso.
Tome medidas imediatas para proteger seu processo de fabricação. Audite seus suportes de tubulação atuais para verificar se eles possuem placas de classificação de carga visíveis. Descarte e substitua quaisquer suportes DIY desatualizados ou modificados que comprometam a segurança do trabalhador. Antes de atualizar para suportes de rolos comerciais ou grampos de alinhamento, consulte as tabelas de carga do fabricante para garantir que o equipamento atenda às demandas específicas do seu projeto. Padronizar sua abordagem garante melhores soldas e um ambiente de trabalho mais seguro.
R: As capacidades de peso seguro variam significativamente de acordo com o fabricante e o design. As unidades padrão normalmente variam de 1.000 a 2.500+ libras. Você deve sempre verificar a placa de especificações do fabricante fixada no suporte. Nunca adivinhe a capacidade. Sempre considere uma margem de segurança de 2:1 para lidar com mudanças dinâmicas inesperadas de carga.
R: Não. Os suportes com cabeça em V criam atrito extremo de metal com metal. Girar um tubo pesado em um cabeçote em V danifica a superfície do tubo, introduz ranhuras e corre o risco de tombar o suporte. Você deve usar adaptadores de roda modulares de aço ou uretano projetados especificamente para facilitar uma rotação suave e segura.
R: Como regra geral, a extremidade posicionada fica a aproximadamente 60 centímetros das bordas do tubo. Adicione suportes intermediários a cada 2,5 a 3 metros para programações padrão de aço carbono. Você deve colocá-los mais próximos uns dos outros para materiais de parede fina ou flexíveis para evitar flacidez central, o que causa deflexão da junta.
R: Um suporte de tubo atua como o principal suporte de carga. Ele suporta o peso físico do material por baixo. Um alinhador é uma ferramenta de fixação de precisão. Ele se ajusta ao redor da circunferência da junta para forçar duas seções separadas do tubo em perfeita concentricidade, eliminando lacunas altas-baixas antes da aderência.
